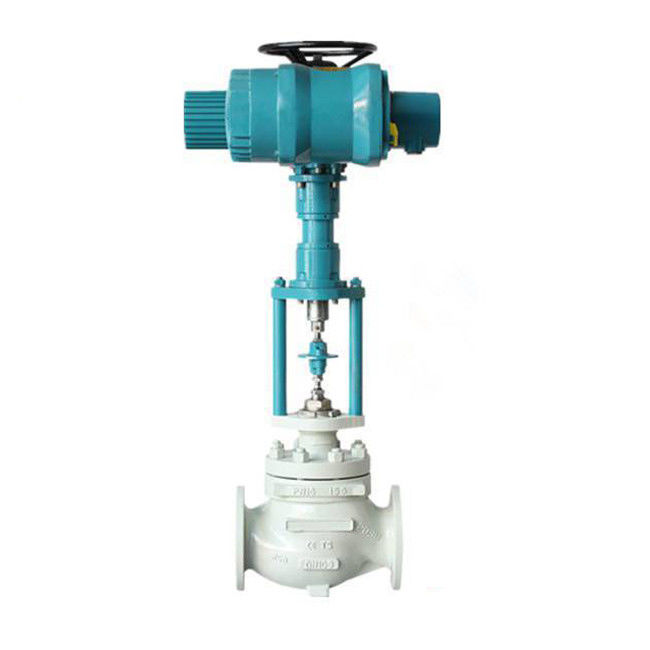

Van điều chỉnh điện thẳng Stroke Van điều khiển điện
Giới thiệu van điều khiển điều tiết
Đặc tính dòng chảy của van điều khiển điện là mối quan hệ giữa lưu lượng tương đối của môi trường chảy qua van điều khiển điện và độ mở của nó trong điều kiện chênh lệch áp suất giữa hai đầu van không đổi.Đặc tính dòng chảy của van điều khiển điện có ba loại: đặc tính tuyến tính, đặc tính tỷ lệ phần trăm bằng nhau và đặc tính parabol.
Van điều khiển màng điện sử dụng màng ngăn phù hợp với mặt nâng lên của Thân van để đảm bảo độ kín.Không có Đóng gói trong thân van.Yếu tố điều hòa là Cơ hoành linh hoạt.Cổng dòng chảy của van điều khiển màng rất trơn tru.Vật liệu lót và màng ngăn có thể được làm bằng vật liệu chống ăn mòn.
Một van điều khiển như vậy sử dụng một bộ truyền động điện nhỏ, mạnh và có độ chính xác cao với Chức năng Bật-Tắt hoặc với tín hiệu dòng điện trực tiếp 4-20mA DC hoặc 1 ~ 5V để nhận ra hoạt động tỷ lệ của van, phù hợp hơn với điều kiện làm việc cần thiết Chống ăn mòn và kháng độc.
Van màng điều chỉnh điện hành trình thẳng (van điều chỉnh điện) có ưu điểm là cấu trúc đơn giản, lực cản đường dẫn dòng chảy nhỏ, lực dòng chảy lớn hơn các loại van khác cùng cỡ, không rò rỉ, có thể sử dụng để điều chỉnh độ nhớt cao và hạt lơ lửng chất lỏng.(cao su hoặc polytetrafluoroetylen) thích hợp để điều chỉnh môi trường kiềm mạnh và ăn mòn mạnh.Nó bao gồm một van màng và bộ truyền động điện sê-ri PSL.Có một hệ thống servo trong bộ truyền động điện, không cần bộ khuếch đại servo bổ sung và hoạt động có thể được điều khiển bằng tín hiệu điều khiển đầu vào (4-20MA hoặc 1-5VDC) và nguồn điện một pha để thực hiện điều chỉnh các thông số như áp suất, lưu lượng, nhiệt độ và mức chất lỏng.
Van điều khiển điều chỉnh Thông số kỹ thuật chính
Chỉ số hiệu suất
Đường kính danh nghĩa (mm): 15 20 25 32 40 50 65 80 100
Hệ số lưu lượng Kv: 8 12 16 28 60 68 90 160 300
Áp suất danh định: MPa1.0
Được trang bị bộ truyền động: PSL202 PSL 204 PSL 208 PSL 210
Hành trình (mm):10 16 25 40
Áp suất chênh lệch cho phép MPa:1.0
Nguồn điện: 220V±10%50Hz
Lớp bảo vệ IP65
Sai số cơ bản: ±1.0%
Vùng chết: ≤±1,0%
Độ trễ: ≤ ± 1,0%
Điều chỉnh kích thước và trọng lượng của van điều khiển
| Đường kính danh nghĩa (mm) | H(mm) | L(mm) | H(mm) | Trọng lượng (Kg) |
| 15 | 47,5 | 140 | 578 | 15,5 |
| 20 | 52,5 | 145 | 578 | 16,5 |
| 25 | 57,5 | 155 | 578 | 17,5 |
| 32 | 67,5 | 165 | 587 | 22 |
| 40 | 72,5 | 190 | 602 | 24 |
| 50 | 80 | 210 | 642 | 31 |
| 65 | 90 | 240 | 650 | 54 |
| 80 | 97,5 | 270 | 655 | 59 |
| 100 | 107,5 | 335 | 737 | 73 |
Dòng van khác

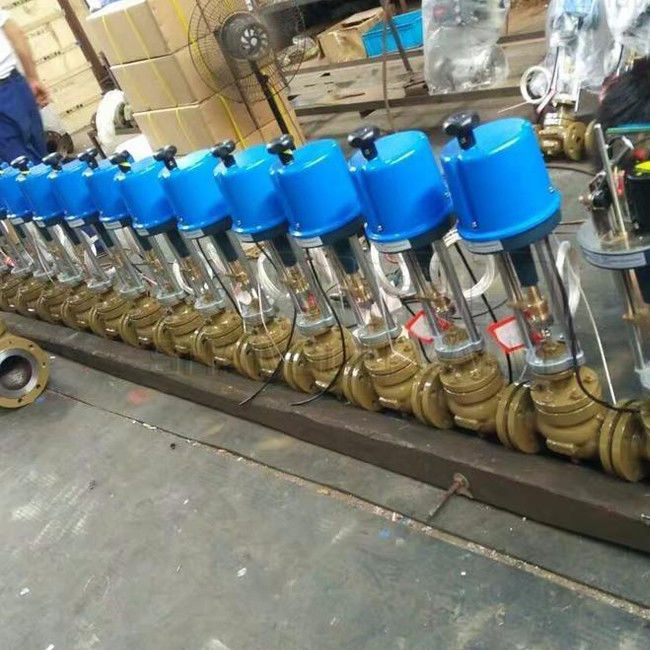

Xưởng sản xuất
